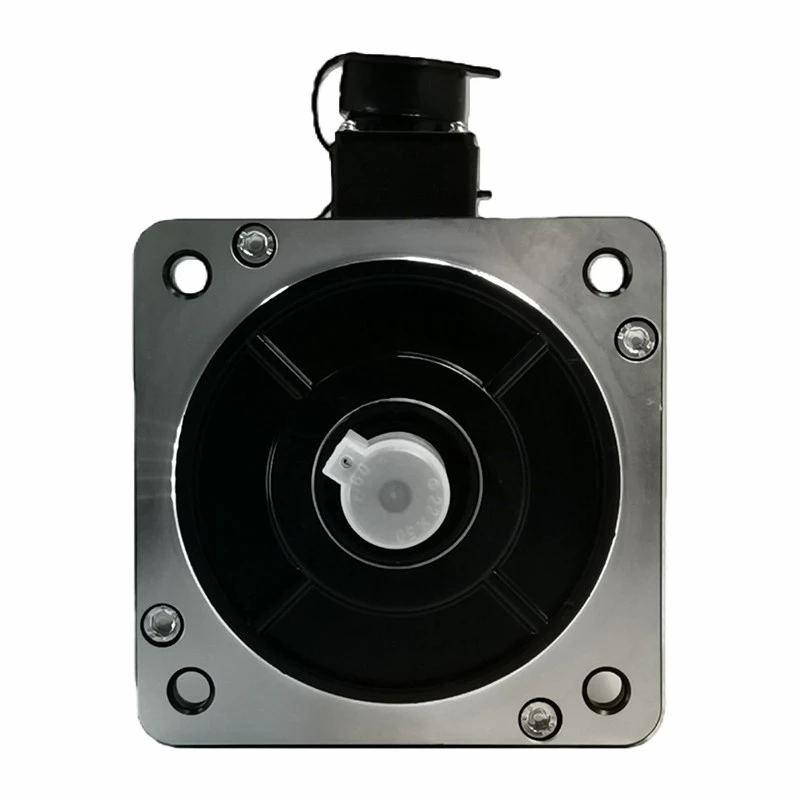

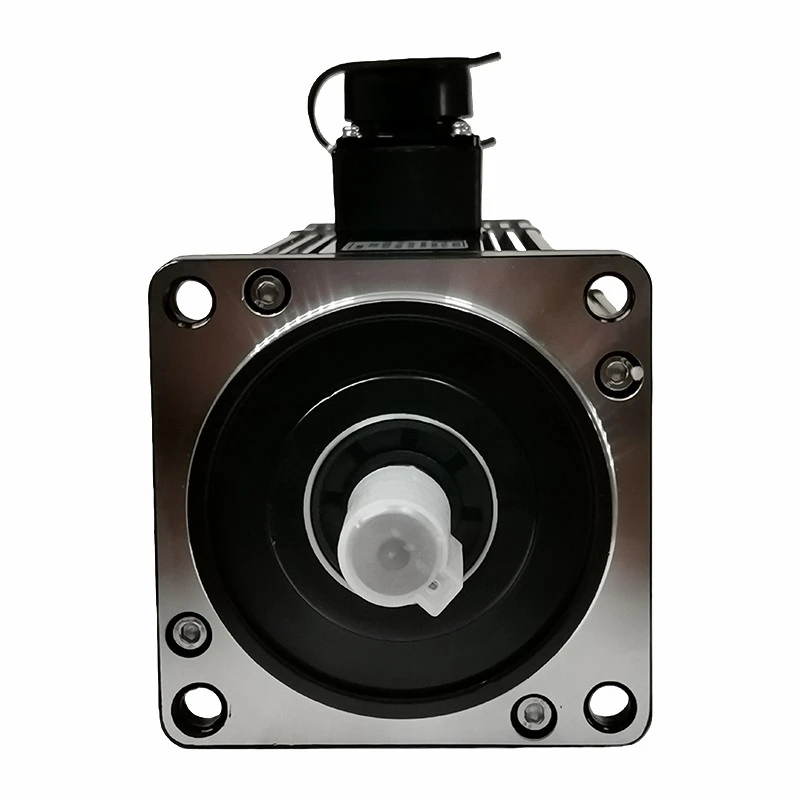

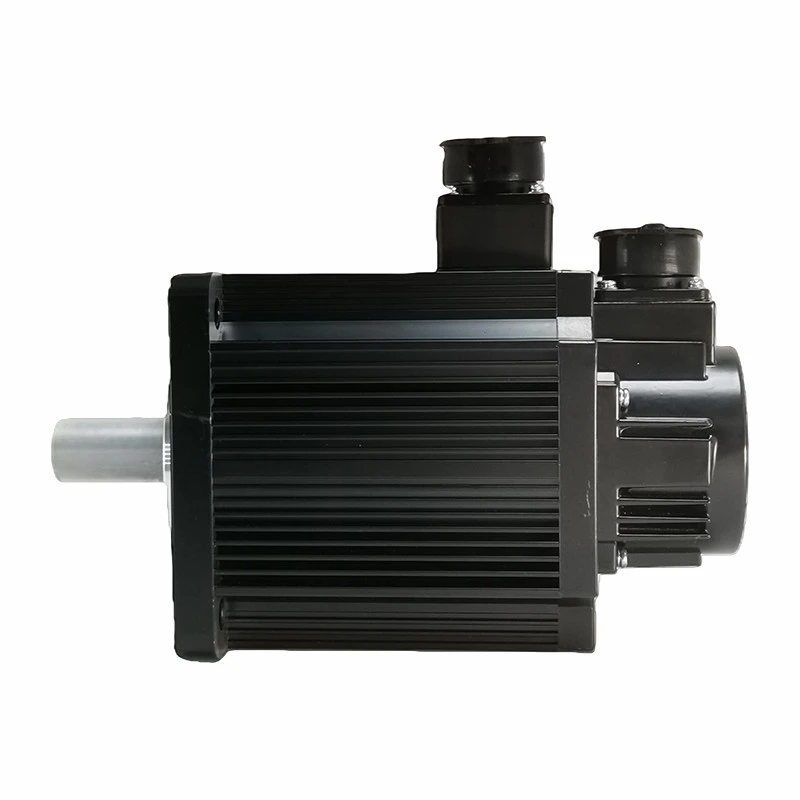

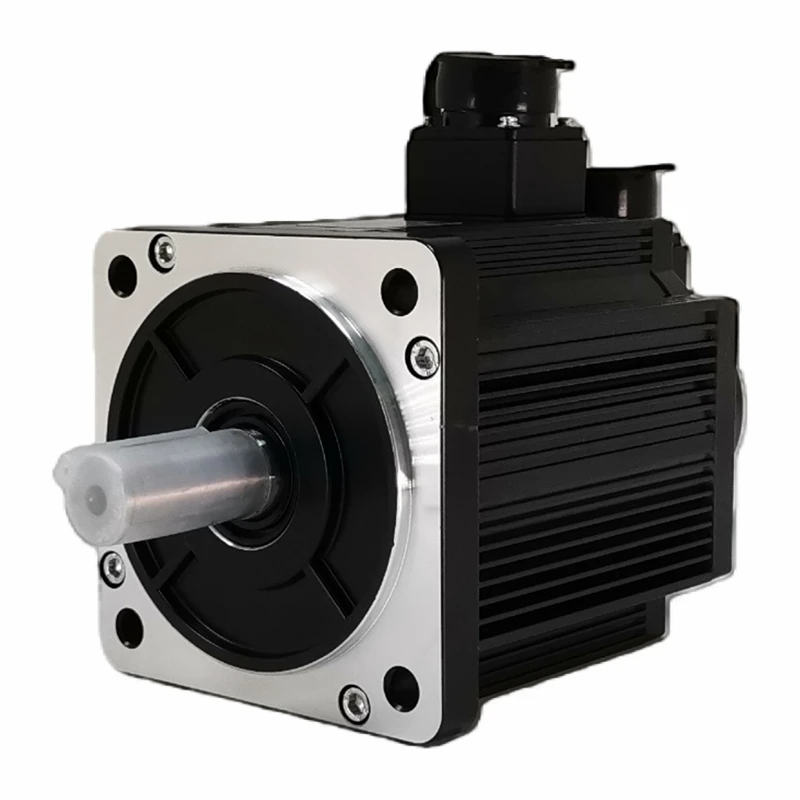

180 мм рамка AC серво мотор с голяма инерция
Сервомотор с голяма мощност 180 мм рамка използва японски висококачествен оптичен инкрементален енкодер NEMICON. Моторът работи стабилно с нисък шум, отличаващ се с отличен въртящ момент и 3 пъти капацитет на претоварване. Когато се сдвои с променливотоковите серво задвижвания от серията K1 на нашата компания, той се използва широко в индустрии като CNC машинни инструменти, опаковки, електроника 3C и логистика. Отличава се с висока стабилност при работа.
ЛИСТ С ДАННИ:
Серво мотор с голяма мощност 180 mm Номиналната мощност на рамката е от 2,7 KW до 7,5 KW, има опции AC220V и AC380V:
|
Модел |
180ST-M17215 |
180ST-M19015 |
180ST-M21520 |
180ST-M27010 |
||||||||||||||||||||||||||||
|
Съответстващ шофьор |
K1AS30A |
K1AS30A |
K1AS50A |
K1AS30A |
||||||||||||||||||||||||||||
|
Номинална мощност (W) |
2.7 |
3.0 |
4.5 |
2.9 |
||||||||||||||||||||||||||||
|
Номинално напрежение (V) |
220 |
380 |
220 |
380 |
220 |
380 |
220 |
380 |
||||||||||||||||||||||||
|
Номинален ток (A) |
10.5 |
6.5 |
12 |
7.5 |
16 |
9.5 |
12 |
7.5 |
||||||||||||||||||||||||
|
Номинална скорост (rpm) |
1500 |
1500 |
2000 |
1000 |
||||||||||||||||||||||||||||
|
Задържащ въртящ момент (nm) |
17.2 |
19 |
21.5 |
27 |
||||||||||||||||||||||||||||
|
Пиков въртящ момент (nm) |
43 |
47 |
53 |
67 |
||||||||||||||||||||||||||||
|
Постоянно напрежение (v/1000*rpm) |
112 |
167 |
97 |
170 |
84 |
140 |
138 |
224 |
||||||||||||||||||||||||
|
Коефициент на въртящ момент (Nm/A) |
1.64 |
2.65 |
1.58 |
2.5 |
1.34 |
2.26 |
2.25 |
3.6 |
||||||||||||||||||||||||
|
Инерция на ротора (Kg.m2) |
3.4 x10-4 |
3.8 x10-4 |
4.7 x10-4 |
6.1 x10-4 |
||||||||||||||||||||||||||||
|
Линия-Съпротивление на линията (Q) |
0.7 |
1.47 |
0.4 |
1.23 |
0.24 |
0.71 |
0.48 |
1.37 |
||||||||||||||||||||||||
|
Линия-Индуктивност на линията (mH) |
3.5 |
7.8 |
2.42 |
7.3 |
1.45 |
4 |
3.26 |
8.6 |
||||||||||||||||||||||||
|
Електрическа време-константа (Ms) |
5 |
5.3 |
6 |
5.93 |
6 |
5.6 |
6.79 |
6.27 |
||||||||||||||||||||||||
|
Тегло (кг) |
19.5 |
20.5 |
22.2 |
25.5 |
||||||||||||||||||||||||||||
|
Номер на линията на енкодера (PPR) |
2500 |
|||||||||||||||||||||||||||||||
|
Клас на изолация |
Клас F |
|||||||||||||||||||||||||||||||
|
Клас на безопасност |
IP65 |
|||||||||||||||||||||||||||||||
|
Използване на среда |
Температура: -20^0〜+40 градуса Влажност Под 90%RH Без оросяване |
|||||||||||||||||||||||||||||||
|
Щепсел за захранване на мотора |
Оловен проводник |
U (червен) |
V (жълто) |
W (синьо) |
PE (жълто/зелено) |
|||||||||||||||||||||||||||
|
Щепсел № |
2 |
3 |
4 |
1 |
||||||||||||||||||||||||||||
|
Щепсел за енкодер |
Оловен проводник |
5v |
0v |
B+ |
Z- |
U+ |
Z+ |
U- |
A+ |
V+ |
W+ |
V- |
A- |
B- |
W- |
PE |
||||||||||||||||
|
Щепсел № |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 |
|||||||||||||||||
|
Абсолютен енкодер Щепсел (7 пина) |
Сигнал жици |
E- |
E+ |
SD- |
0V |
SD+ |
+5V |
PE |
||||||||||||||||||||||||
|
Pin No. |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
|||||||||||||||||||||||||
|
Модел |
180ST-M027015 |
180ST-M35010 |
180ST-M35015 |
180ST-M48015 |
||||||||||||||||||||||
|
Номинална мощност (W) |
4.3 |
3.7 |
5.5 |
7.5 |
||||||||||||||||||||||
|
Номинално напрежение (V) |
220 |
380 |
220 |
380 |
220 |
380 |
220 |
380 |
||||||||||||||||||
|
Номинален ток (A) |
16 |
10 |
16 |
10 |
24 |
12 |
32 |
20 |
||||||||||||||||||
|
Номинална скорост (rpm) |
1500 |
1000 |
1500 |
1500 |
||||||||||||||||||||||
|
Задържащ въртящ момент (nm) |
27 |
35 |
35 |
48 |
||||||||||||||||||||||
|
Пиков въртящ момент (nm) |
67 |
70 |
70 |
96 |
||||||||||||||||||||||
|
Постоянно напрежение (v/1000*rpm) |
103 |
172 |
134 |
223 |
90 |
181 |
94 |
156 |
||||||||||||||||||
|
Коефициент на въртящ момент (Nm/A) |
1.69 |
2.7 |
2.2 |
3.5 |
1.45 |
2.9 |
1.5 |
2.4 |
||||||||||||||||||
|
Инерция на ротора (Kg.m2) |
6.1 x10-3 |
8.6 x10-3 |
8.6 x10-3 |
9.5 x10-3 |
||||||||||||||||||||||
|
Линия-Съпротивление на линията (Q) |
0.28 |
0.796 |
0.31 |
0.93 |
0.14 |
0.62 |
0.104 |
0.273 |
||||||||||||||||||
|
Линия-Индуктивност на линията (mH) |
1.74 |
4.83 |
3.28 |
9.1 |
1.0 |
4 |
0.77 |
2.14 |
||||||||||||||||||
|
Електрическа време-константа (Ms) |
6.2 |
6 |
10.58 |
9.78 |
7.14 |
6.45 |
7.4 |
7.8 |
||||||||||||||||||
|
Тегло (кг) |
25.5 |
30.5 |
30.5 |
40 |
||||||||||||||||||||||
|
Номер на линията на енкодера (PPR) |
2500 |
|||||||||||||||||||||||||
|
Клас на изолация |
Клас F |
|||||||||||||||||||||||||
|
Клас на безопасност |
IP65 |
|||||||||||||||||||||||||
|
Използване на среда |
Температура: -20^0〜+40 градуса Влажност Под 90%RH Без оросяване |
|||||||||||||||||||||||||
|
Щепсел за захранване на мотора |
Оловен проводник |
U (червен) |
V (жълто) |
W (синьо) |
PE (жълто/зелено) |
|||||||||||||||||||||
|
Щепсел № |
2 |
3 |
4 |
1 |
||||||||||||||||||||||
|
Щепсел за енкодер |
Оловен проводник |
5v |
0v |
B+ |
Z- |
U+ |
Z+ |
U- |
A+ |
V+ |
W+ |
V- |
A- |
B- |
W- |
PE |
||||||||||
|
Щепсел № |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 |
|||||||||||
Инсталация:
1, Не удряйте силно вала, в случай че енкодерът се повреди.
2, По-добре е да предотвратите силни вибрации, да защитите лагера.
|
Мотор |
180 серия |
|||||
|
Въртящ момент |
17.2nm |
19nm |
21,5 nm |
27nm |
35nm |
48nm |
|
Без спирачка |
226 |
232 |
243 |
262 |
292 |
346 |
|
С постоянна магнитна спирачка |
308 |
314 |
325 |
344 |
382 |
436 |
|
С електромагнитна спирачка |
298 |
304 |
315 |
334 |
364 |
418 |
Приложение:
Сервомотор с голяма мощност от 180 мм, базиран на структурен дизайн от следващо-поколение, той се отличава с по-висока енергийна плътност и по-ниско генериране на топлина и може да издържи 3,5 пъти краткосрочно-претоварване. Двигателят също има по-висока степен на защита срещу проникване на вода и масло, което го прави широко приложим в областта на прецизното рязане на метални машини с ЦПУ.
